株式会社清国 生産体制 生産設備
株式会社清国 生産体制
開発設計・予算管理
試作製作
金型・治具製作
量産(1次加工)
品質保証
出荷

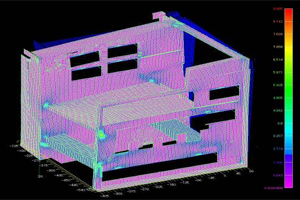

①開発設計・予算管理【CAE】
構想段階よりお客様の商品開発に参加。ECHをコンセプトとしトータル的な開発支援を提供。
さらに、高度なコアパーツや高剛性かつコストパフォーマンスに優れた製品を提案。
②試作製作【板金加工】
蓄積された開発力と解析技術を駆使し、試作部品をスピーディに製作。
板金加工はNCマシンを駆使し多品種少ロットにも対応。

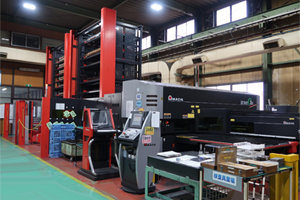

  • パンチ・レーザ複合マシン
    材料完成品棚付きで24時間体制の生産が可能
  • ベンディングマシン
    一般のプレス機と違い専用金型を使用しないので、多品種少量の短納期加工に向いています。

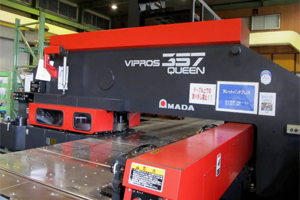

  • ターレットパンチプレス

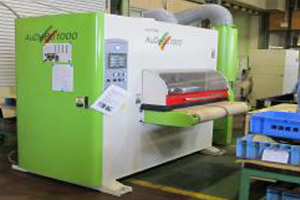

  • バリ取り機
    効率よくバリ取り加工が出来ます。
③金型・治具製作【金型製作】
工程削減を目的とした工程設定・金型製作・金型改造・溶接冶具を設計、製作。

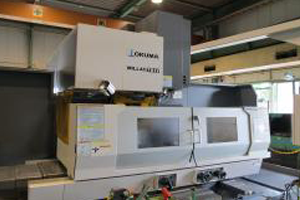

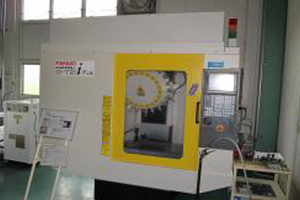

  • マシニングセンタ
    数値制御されたプログラムに従って高精度で多種多様な加工が一台のマシンで可能となる為、高い寸法精度が要求される金型の製作が可能です。
  • マシニングセンタ

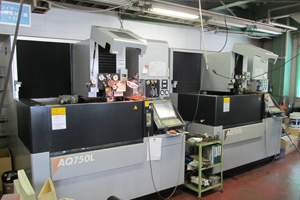

  • ワイヤーカット放電加工機
    加工物である金属と工具となる電極の間に放電を発生させ加工物の表面を微細に除去しながら形成します。
④量産（１次加工）【プレス加工】
量産加工では、最新の生産管理システムを導入し受注・出荷・売り上げ・在庫の一元管理により業務を効率化。
プレス加工は80tから400tまで多様なニーズに対応。

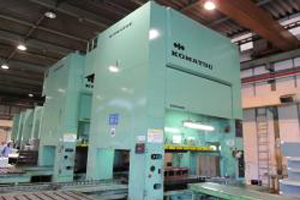

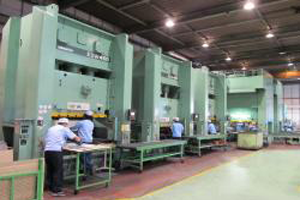

  • 400t門型プレス
    ムービングボルスタを装備した400t2台
  • 400t簡易門型プレス
    全国でも初めて簡易門型として導入された400t3台

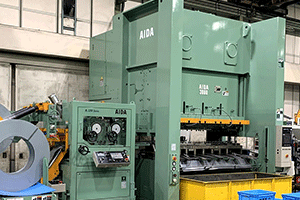

  • 300tサーボプレス
  • 250t順送プレス

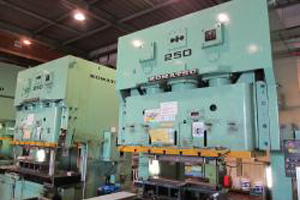

  • 250t単発プレス
  • 200t順送プレス

中型プレスは200tプレス5連、250t・200t順送プレスを保有し省人化を図り低コストでの部品生産が可能です。
  • 200t順送プレス

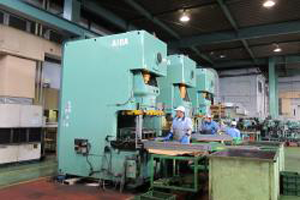

  • 200t単発プレス

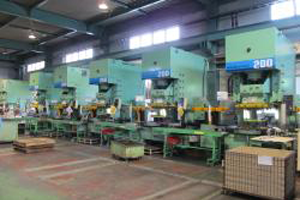

  • 200tプレスライン
  • 80t単発プレス
    110t・80tのタンデムプレスラインを2ライン保有しお客様のご要望にお答えします。
  • 110tサーボプレス
    多彩な成型が可能なサーボプレスは高速で高精度な加工が可能です。
  • 順送200tプレス

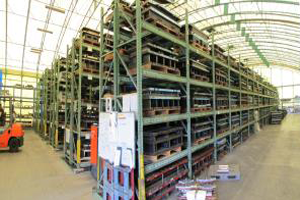

  • 金型ターミナル
    保有している金型は、金型ターミナルで集中管理しております。

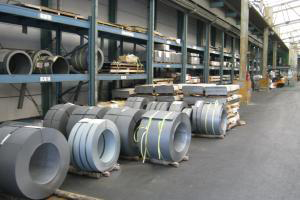

  • 材料ラック
⑤量産（２次加工）【曲げ加工】【溶接加工】【カシメ加工】【組立加工】
プレス加工された製品を更に、曲げ・溶接・カシメ・組立などの加工を行います。
充実した設備で多様な二次加工が可能。
  • プレスブレーキ
    高精度な曲げ加工に対応。

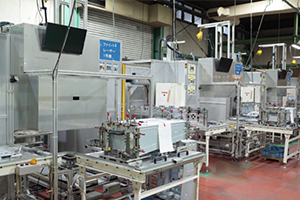

  • ファイバーレーザー溶接機

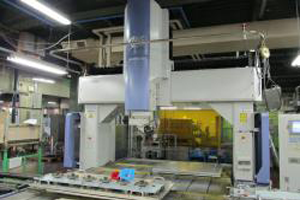

  • 炭酸ガスレーザー溶接機
    高速で歪が少ない精密な加工が可能なCo2レーザー溶接機を3台保有しております。
  • ロボット溶接機

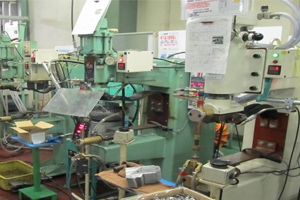

  • スポット溶接機
    電気抵抗溶接機は、金属管の接触抵抗によって生じる発熱を用いて溶接します。
  • リベッティングマシン
    基材となるプレス部品に軸(カシメピン)をカシメ(結合)する加工です。

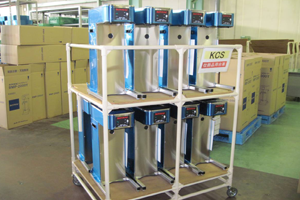

  • 組立加工
    お客様のニーズに合わせた商品製造を行います。
⑥品質保証
大型の三次元測定機で車両関連の部品にも対応可能。精密測定器も導入し高精度部品の品質管理を徹底。

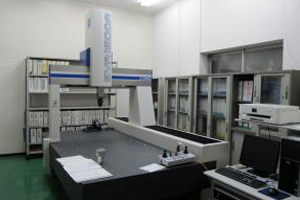

  • 三次元測定機

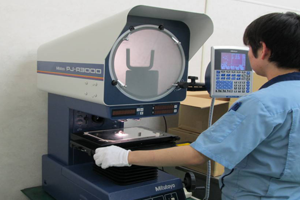

  • 投影機

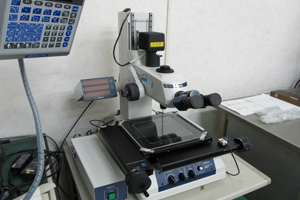

  • 光学顕微鏡
株式会社清国 生産設備一覧
Press設備一覧
二次加工設備一覧
板金設備一覧
金型設備、生産設備
品質管理設備

Press設備一覧

設備 SIZE(S:Slide,B:Bolster)mm 台数
400ton　Press S: 2000×1000　B:2350×1350 3
400ton　Press S: 2500×1300　B:2500×1300 2
250ton　Press S: 2100× 700　B:2700×950 2
200ton　Press S: 850× 650　B:1450×850 8
110ton　Press S: 620× 530　B:1100×680 2
80ton　Press S: 550× 450　B:1030×600 6
300ton　Press(順送設備附帯） S: 2400× 900　B:2400×1200
板幅　50~600mm　板厚　0.5~6.0mm		 2
250ton　Press(順送設備附帯） S: 2100× 700　B:2700×920
板幅　50~600mm　板厚　0.2~1.6mm		 2
200ton　Press(順送設備附帯） S: 1850× 650　B:2400×850
板幅　50~420mm　板厚　0.3~4.5mm		 4
150ton　Press(順送設備附帯） S: 700× 550　B:1250×760
板幅　50~300mm　板厚　0.3~3.2mm		 1
80ton Press Brake 板幅　2600mm 2
50ton Press Brake 板幅　1200mm 3
25ton Press Brake 板幅　850mm 2

二次加工設備一覧

設備 仕様 台数
ｧｲﾊﾞｰﾚｰｻﾞｰ溶接ロボット 1ｋW 5
Co2レーザー溶接機 3.6ｋW 3
スポット溶接機 50k VA 9
スポット溶接ロボット 31k VA 1
MAG溶接ロボット 350A 1
MIG溶接機 350A 1
TIG溶接機 300A 4
